全功能斷路器綜合特性測試儀是電力系統中用于測試高壓開關設備（如斷路器、負荷開關、接觸器等）性能的重要設備，專門設計用于測試和評估高壓開關設備的性能參數，包括開關速度、動作時間、彈跳時間、斷開和閉合角度等。

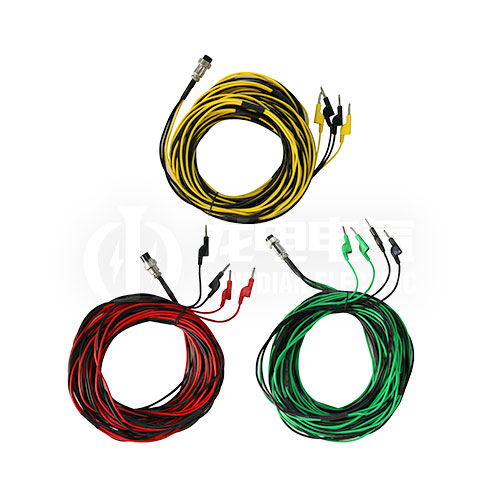

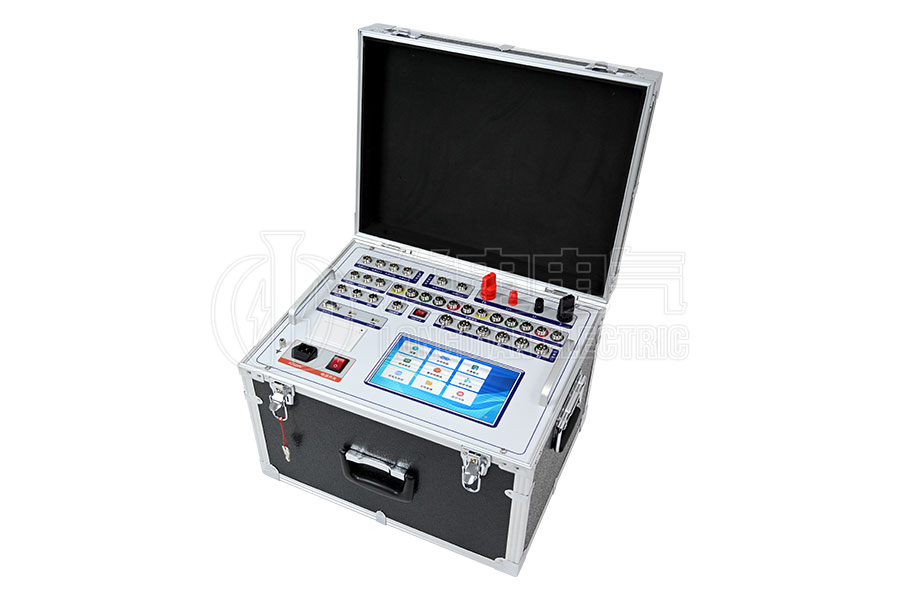

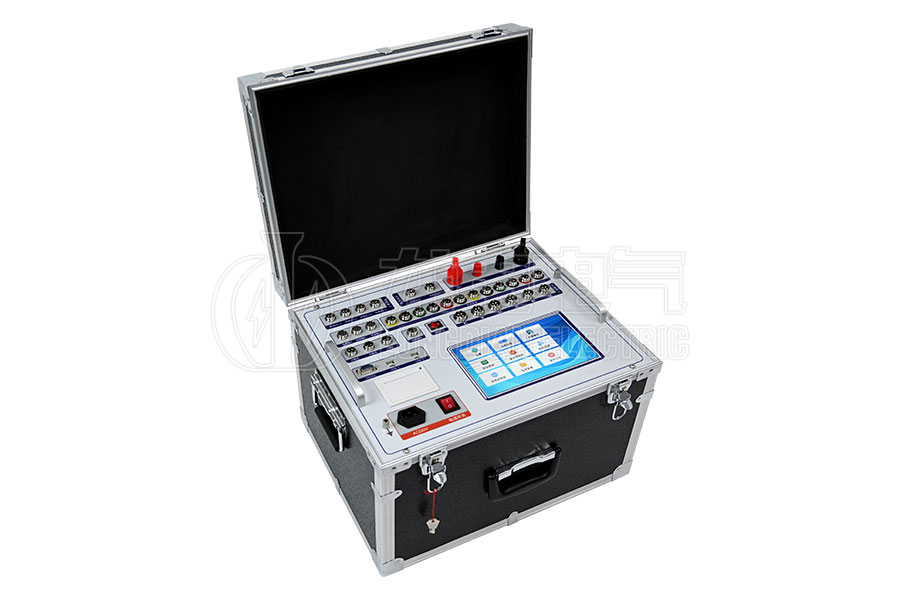

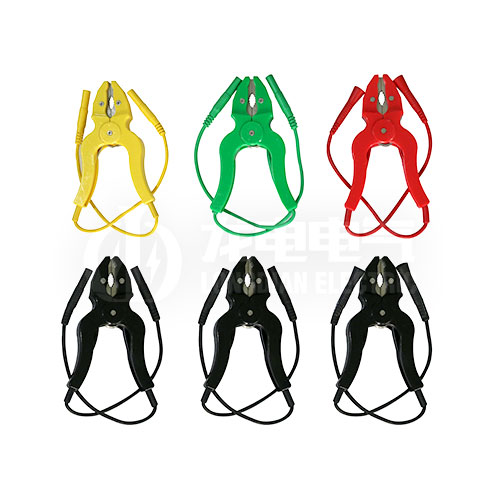

為了滿足廣大用戶對各類斷路器特性測試的需求，龍電電氣精心研發了全新的GKC-HCSD全功能斷路器綜合特性測試儀，能夠精準測量各種電壓等級的少油、多油、真空、六氟化硫、特種等高壓斷路器的機械動特性參數，具有操作簡便、數據準確、抗干擾性強、體積小巧、外觀精美等優點。除了滿足市場上一般的高壓開關的動特性測試外，還滿足合閘電阻、動態電阻、雙端接地、石墨觸頭的測試，使得測試儀能夠對高壓開關進行有效的機械特性測試。

產品別稱：高壓開關機械特性測試儀、斷路器機械特性測試儀、高壓開關動特性測試儀、斷路器動特性測試儀、高壓開關特性測試儀、斷路器特性測試儀、高壓開關綜合特性測試儀、高壓開關時間特性測試儀、高壓開關參數測試儀

⑴、GKC-HCSD全功能斷路器綜合特性測試儀為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。9寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。

⑵、高速熱敏打印機，方便現場打印測試數據、觸頭波形、行程曲線、電流曲線。

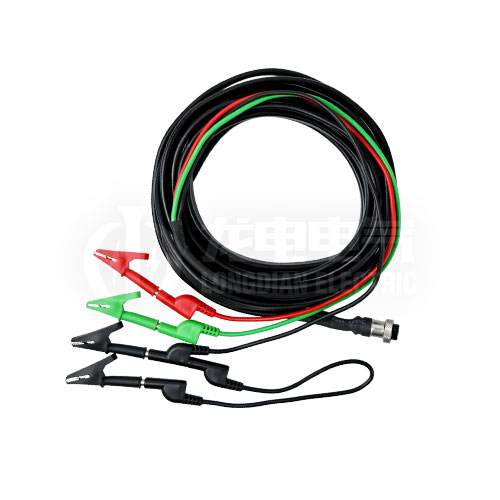

⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C6～270V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

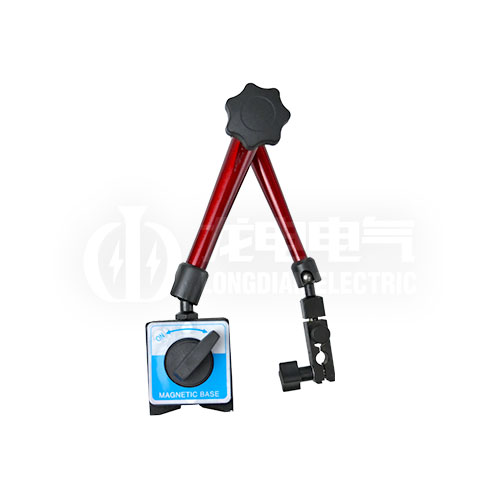

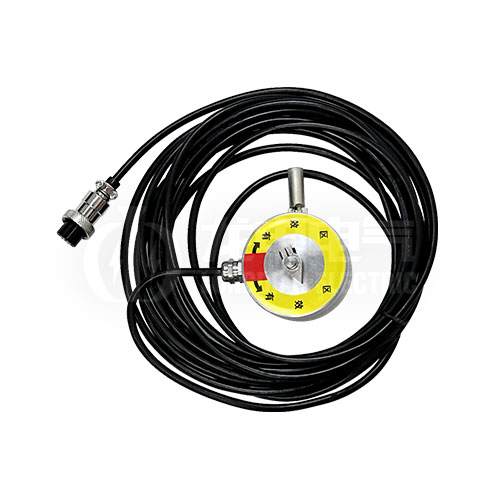

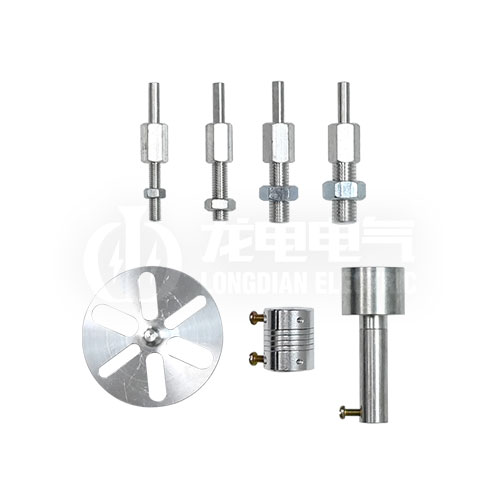

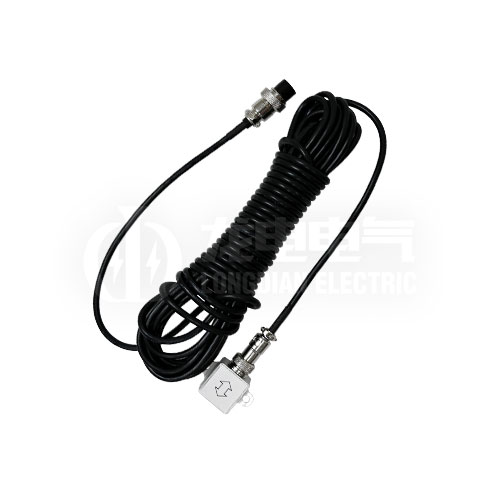

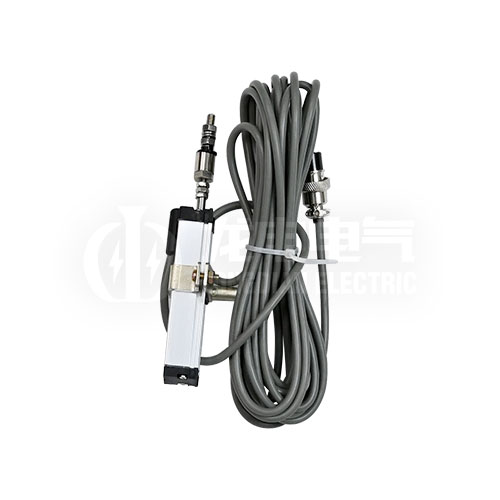

⑷、配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器（選配）以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

⑹、開關動作一次，得到所有數據及圖形，測試數據和圖形同屏顯示，速度可進行再計算，無需再測試?？梢燥@示開關斷路器的各種曲線、合閘行程曲線；分閘行程曲線；合-分行程曲線；分-合-分行程曲線；線圈電流曲線；電機儲能曲線；時間曲線，并可進行數字、曲線圖形分析。

⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

⑻、配備2個USB接口，可接鼠標操作儀器，可直接把數據保存到U盤，上傳到計算機進行分析、保存。RS232接口聯機操作選配、無線平板操作選配。

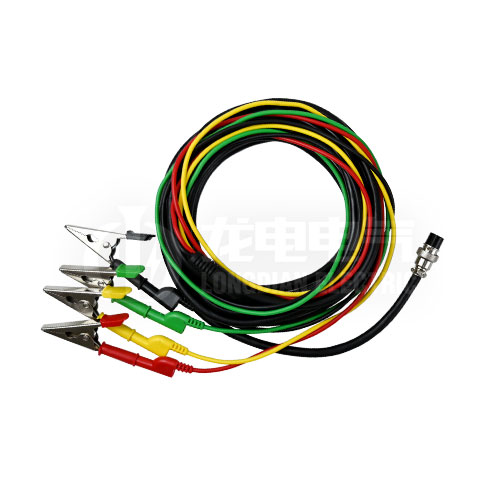

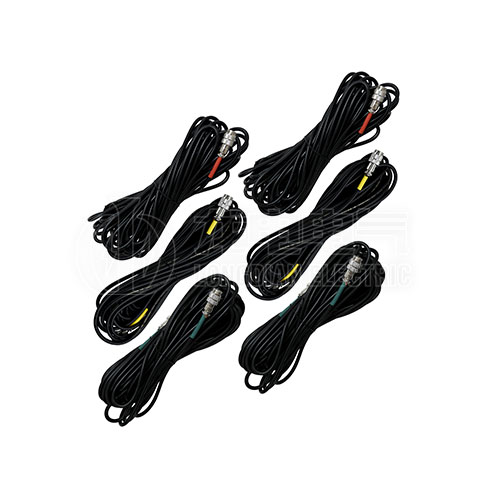

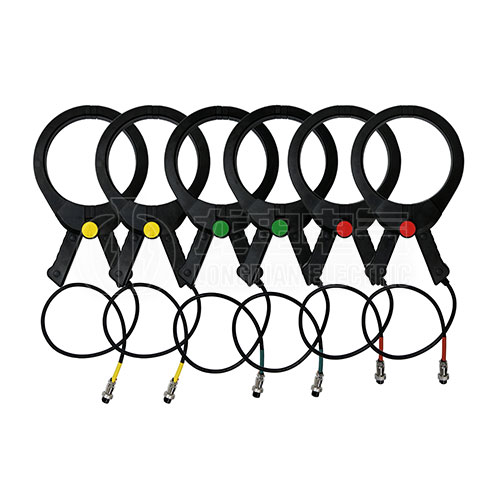

⑼、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、3/6路合閘電阻、1路速度(3路速度選配)、3/6路雙端接地測量（感應法3路和6路選配）?？墒褂眉铀俣葌鞲衅鳌底謧鞲衅鳌⒛M傳感器、電阻性傳感器測量開關的行程、超程、反彈、過沖。

⑽、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。
